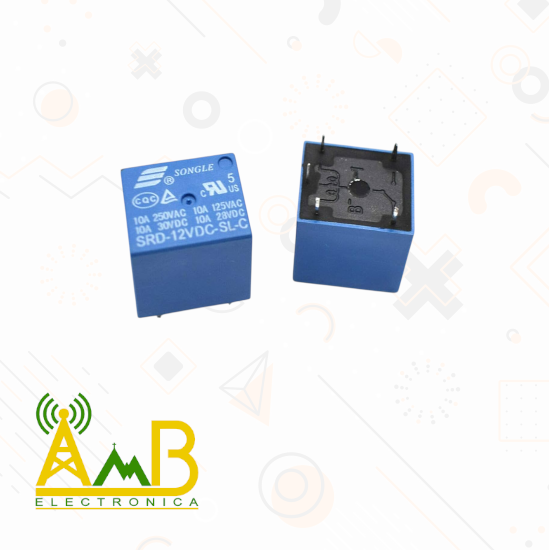

El Relay 250Vac de 5 Pines es un componente electromecánico esencial para el control automatizado de circuitos eléctricos. Su función principal es la de actuar como un interruptor remoto, activado mediante una señal eléctrica de baja potencia para controlar cargas más grandes que operan a 250V AC. Este tipo de relé es ampliamente utilizado en sistemas industriales, domésticos, de climatización, automatización, control de motores, iluminación y aplicaciones de seguridad.
Gracias a su diseño de 5 pines, este relé permite una conexión sencilla en circuitos de control que utilizan configuraciones SPDT (Single Pole Double Throw), brindando mayor versatilidad. Esto significa que puede cambiar entre dos salidas diferentes con una sola entrada de control, permitiendo abrir o cerrar circuitos según la lógica del sistema. Su estructura interna robusta asegura una larga vida útil y un funcionamiento fiable incluso en entornos exigentes.
Este relé puede ser montado fácilmente sobre una PCB (placa de circuito impreso) o en módulos de relés, lo que lo convierte en una solución flexible tanto para diseñadores electrónicos como para técnicos de mantenimiento y reparación.
Características
Voltaje de conmutación: Hasta 250V AC
Cantidad de pines: 5 pines
Tipo de contacto: SPDT (un polo, doble tiro)
Corriente máxima de carga: 10A (variable según el modelo exacto)
Tensión de activación (bobina): Comúnmente 5V, 12V o 24V DC
Aislamiento galvánico: Sí
Material de contactos: Aleación de plata para mayor conductividad
Montaje: Para soldadura en PCB
Dimensiones estándar: Compactas para optimizar espacio en la placa
Durabilidad: Más de 100,000 ciclos mecánicos
Encapsulado: Plástico resistente al calor y a la humedad
Funciones
Conmutación remota de cargas: Permite encender o apagar dispositivos conectados a la red eléctrica mediante una señal de control de bajo voltaje.
Aislamiento eléctrico: Protege el circuito de control de las cargas de alta tensión.
Automatización de procesos: Utilizado para ejecutar secuencias automáticas en maquinaria o sistemas inteligentes.
Selección de salidas: Su configuración de 5 pines permite cambiar entre dos salidas diferentes (NO y NC).
Control de iluminación y climatización: Común en aplicaciones de domótica para controlar luces, ventiladores o sistemas de calefacción desde un microcontrolador o PLC.
Notas de uso
Compatibilidad de tensión: Verificar la tensión de la bobina antes de conectar, ya que puede haber versiones de 5V, 12V o 24V DC.
Protección contra picos: Recomendable el uso de un diodo flyback para proteger el circuito de control de picos de voltaje inducidos por la bobina.
Montaje seguro: Soldar correctamente los pines y asegurar el relé a la PCB para evitar falsos contactos.
Evitar sobrecarga: No exceder los valores de corriente y voltaje indicados por el fabricante.
Uso en interiores: Aunque tiene encapsulado, no es apto para ambientes húmedos o expuestos directamente a líquidos sin protección adicional.
