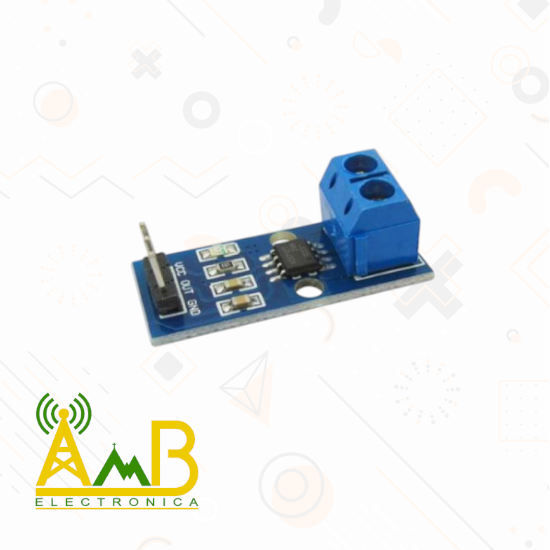

El ACS712 – 30A es un sensor de corriente de alta precisión basado en efecto Hall, diseñado para medir corrientes tanto en corriente continua (DC) como en corriente alterna (AC) con un rango de ±30A. Este módulo es ideal para aplicaciones de monitoreo de energía, control de motores, protección de circuitos y sistemas de gestión de energía en dispositivos industriales y domésticos.
El núcleo del módulo es un chip ACS712 fabricado por Allegro Microsystems, que proporciona aislamiento galvánico completo entre el circuito de alta corriente y el sistema de medición, garantizando una alta seguridad eléctrica. El sensor detecta el campo magnético generado por la corriente que pasa a través de su conductor interno, convirtiéndolo en una señal de voltaje linealmente proporcional a la corriente medida.
Con una sensibilidad típica de 66 mV/A para el modelo de 30A, este sensor es especialmente adecuado para aplicaciones de alta corriente, como inversores solares, controladores de motores eléctricos y sistemas de almacenamiento de energía. Además, su tamaño compacto y fácil integración lo hacen perfecto para proyectos de microcontroladores como Arduino, Raspberry Pi y ESP32.
Características:
- Modelo: ACS712-30A
- Rango de corriente: ±30A
- Voltaje de operación: 5V DC
- Salida: Analógica, centrada en 2.5V para 0A
- Sensibilidad: 66 mV/A
- Aislamiento galvánico: Alta seguridad para separación de circuitos
- Bajo ruido de salida
- Respuesta rápida: Tiempo de respuesta típico de 5 µs
- Montaje fácil: Diseño de PCB con terminales de tornillo para conexión rápida
- Temperatura de operación: -40°C a 85°C
Funciones Principales:
- Medición de Corriente AC y DC: Mide corrientes positivas y negativas hasta 30A.
- Protección de Circuitos: Detecta sobrecorrientes para evitar daños eléctricos.
- Monitoreo de Consumo: Ideal para sistemas de gestión energética y análisis de eficiencia.
- Control de Motores: Utilizado para monitorear el consumo de motores de alta potencia.
- Sistemas de Seguridad: Detección de cortocircuitos y fallos eléctricos.
Notas de Uso:
- Asegúrate de montar correctamente el sensor para evitar vibraciones o daños físicos.
- Utiliza cables gruesos para las conexiones de alta corriente para minimizar la resistencia.
- Mantén el sensor alejado de fuentes magnéticas fuertes para evitar interferencias.
- Calibra el sensor para mejorar la precisión en aplicaciones críticas.
- Considera el uso de filtros para reducir el ruido en sistemas de alta frecuencia.
Advertencias:
- No exceder el rango máximo de corriente para evitar daños permanentes al sensor.
- Evitar cortocircuitos y conexiones sueltas que puedan causar sobrecalentamiento.
- Aislar correctamente los cables de alta corriente para evitar riesgos eléctricos.
- Manejar con cuidado para evitar daños mecánicos a los componentes internos.
