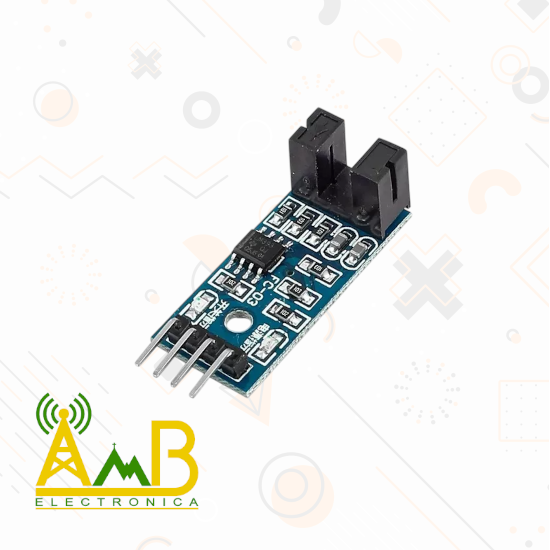

El módulo sensor de velocidad F249 con herradura KLH-512 es un sensor infrarrojo de ranura diseñado para medir posición y velocidad de motores mediante la interrupción de un haz de luz. Utiliza un LED emisor y un fototransistor receptor para detectar objetos en movimiento y generar una señal digital de onda cuadrada. Al acoplarlo con un disco encoder ranurado, permite obtener mediciones precisas de velocidad y RPM.
Aplicaciones
- Medición de velocidad y posición de motores
- Contadores de pulsos en sistemas industriales
- Proyectos de automatización y robótica
- Detección de objetos y sistemas de control
Especificaciones Técnicas
- Sensor: MOCH22A
- Comparador Opamp: LM393
- Voltaje de operación: 3.3V – 5V DC
- Salidas: Analógica y Digital (TTL)
- Tipo de emisor: Fotodiodo IR
- Longitud de onda del emisor: 950nm (infrarrojo)
- Tipo de detector: Fototransistor
- Dimensiones: 32mm x 14mm x 7mm
Conexión
- VCC: 3.3V – 5V (alimentación)
- GND: Tierra
- DO: Salida digital (TTL)
- AO: Salida analógica
