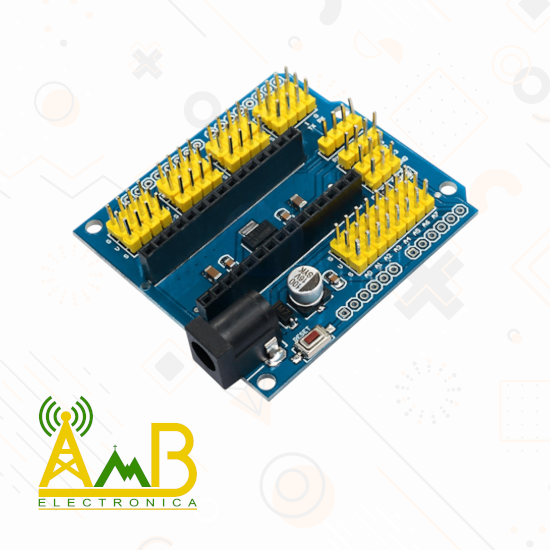

El Shield de Expansión para Arduino Nano V3 es una placa diseñada para facilitar la conexión de sensores, módulos y actuadores a la placa Arduino Nano. Su diseño compacto permite una integración rápida y ordenada sin necesidad de soldadura, ideal para proyectos de robótica, automatización y prototipado.
Características
- Compatibilidad: Arduino Nano V2.x y V3.x.
- Puertos de conexión:
- 14 puertos digitales I/O con configuración de 3 pines (Señal, 5V y GND).
- 6 puertos analógicos con salida de VCC y GND.
- Puerto I2C para módulos como pantallas LCD.
- Puerto de alimentación tipo Jack DC 5.5mm x 2.1mm.
- Botón de reset integrado.
- LED indicador de alimentación.
Especificación técnica
- Voltaje de operación: 5V DC.
- Dimensiones: 58mm x 53.5mm.
- Montaje: Se conecta directamente sobre la placa Arduino Nano.
- Protección: Diseño optimizado para evitar interferencias eléctricas.
Conexión
- Insertar el shield en la placa Arduino Nano.
- Conectar sensores y módulos en los puertos correspondientes.
- Verificar el funcionamiento adecuado en el IDE de Arduino.
Usos comunes
- Robótica: Control de servomotores y sensores de distancia.
- Automatización: Integración en sistemas de monitoreo ambiental.
- Prototipado: Desarrollo de proyectos electrónicos avanzados.
