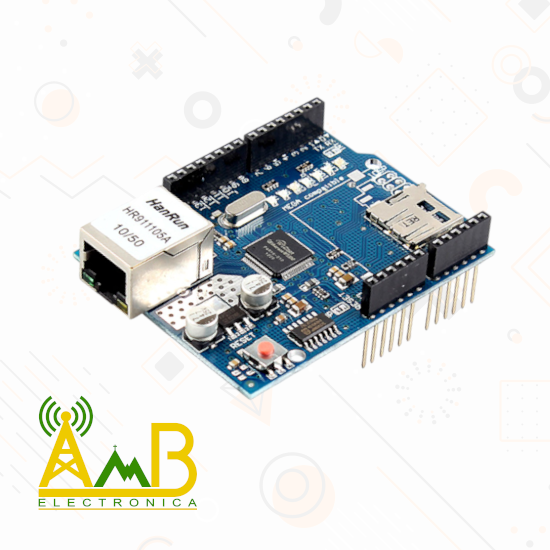

El Shield Ethernet W5100 es un módulo diseñado para conectar Arduino a Internet o redes locales (LAN) mediante un puerto RJ45 Ethernet. Utiliza el chip Wiznet W5100, que incorpora una pila TCP/IP por hardware, permitiendo una comunicación eficiente sin sobrecargar el procesador de Arduino.
Características
- Chip: Wiznet W5100 con soporte para TCP, UDP, IPv4, ICMP, ARP, IGMP y PPPoE.
- Velocidad de conexión: 10/100 Mbps, con soporte Full-Duplex y Half-Duplex.
- Interfaz: Comunicación mediante SPI (compatible con Arduino Uno y Mega).
- Memoria interna: 16 KB de buffer para transmisión y recepción de datos.
- Lector de tarjeta SD: Permite almacenar archivos HTML, imágenes y datos para servidores web.
- Cumple con estándares: IEEE 802.3 10BASE-T y 802.3u 100BASE-TX.
Especificación técnica
- Voltaje de operación: 5V DC.
- Dimensiones: Compatible con formato shield estándar de Arduino.
- Conectores: RJ45 Ethernet, SPI, ranura para tarjeta SD.
- Indicadores LED: Estado de conexión y actividad de red.
Conexión
- Insertar el shield sobre la placa Arduino Uno o Mega.
- Conectar un cable Ethernet al puerto RJ45.
- Configurar la dirección IP y parámetros de red en el código Arduino.
- Utilizar la librería Ethernet.h para establecer comunicación.
Usos comunes
- Automatización IoT: Control de dispositivos mediante Internet.
- Servidores web: Creación de páginas web alojadas en Arduino.
- Monitoreo remoto: Envío de datos de sensores a plataformas en línea.
