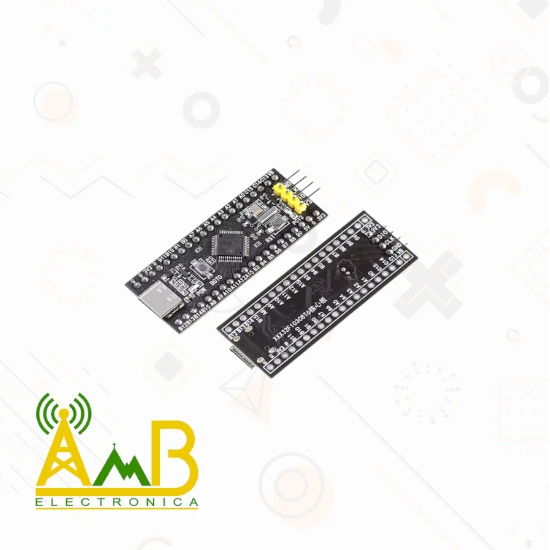

El STM32F103C6T6 es una placa de desarrollo basada en el microcontrolador ARM Cortex-M3, ideal para proyectos de electrónica, automatización y sistemas embebidos. Su diseño compacto y su conector USB Tipo C facilitan la programación y comunicación con otros dispositivos.
Características
- Procesador: ARM Cortex-M3
- Frecuencia de trabajo: 72 MHz
- Memoria Flash: 32 KB
- SRAM: 10 KB
- Conectividad: USB Tipo C, UART, SPI, I²C, CAN
- Entradas/salidas digitales: 37
- Canales PWM: 12
- Entradas ADC: 10 canales de 12 bits
- Voltaje lógico: 3.3V
- Temperatura de operación: -40°C a 85°C
Especificación técnica
- Microcontrolador: STM32F103C6T6
- Frecuencia: 72 MHz
- Memoria Flash: 32 KB
- SRAM: 10 KB
- Interfaces: USB, UART, SPI, I²C, CAN
- Voltaje de operación: 3.3V
- Dimensiones: 23mm x 53mm
- Color PCB: Negro
Conexión
- Instalar los headers para conexión en protoboard o PCB.
- Conectar el USB Tipo C para alimentación y programación.
- Configurar el entorno de desarrollo con STM32CubeIDE o Arduino IDE.
- Verificar la comunicación con el microcontrolador mediante UART o USB.
Usos comunes
- Automatización industrial: Control de sensores y actuadores.
- Robótica: Procesamiento de señales y control de motores.
- Sistemas embebidos: Desarrollo de firmware para dispositivos electrónicos.
- Prototipado: Creación de proyectos con comunicación USB y periféricos avanzados.
