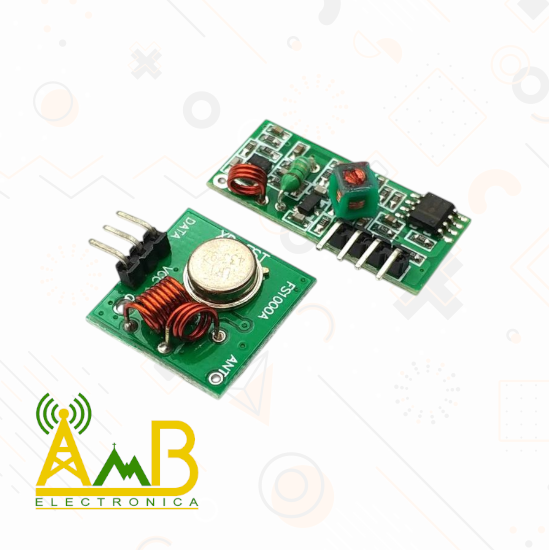

El Módulo Transmisor y Receptor RF 433MHz es una solución económica y eficiente para implementar comunicación inalámbrica unidireccional entre microcontroladores. Trabajando en la banda ISM de 433MHz, este conjunto permite enviar datos de forma sencilla a través del aire, siendo ideal para sistemas de control remoto, alarmas, automatización del hogar, domótica, sensores inalámbricos y más.
El módulo transmisor es capaz de enviar señales a una distancia de hasta 100 metros en línea de vista, mientras que el receptor capta la señal con buena sensibilidad. Es totalmente compatible con plataformas como Arduino, ESP8266, ESP32, PIC, STM32 y Raspberry Pi.
Para facilitar la programación, existen librerías como VirtualWire o RadioHead, que simplifican la codificación de los datos y mejoran la confiabilidad de la comunicación. Su bajo consumo energético lo hace ideal para proyectos alimentados con batería.
Características del producto:
Transmisor:
Voltaje de operación: 3.3V – 12V DC (recomendado 5V)
Corriente en transmisión: ~10 mA
Frecuencia: 433 MHz
Potencia de salida: 10mW (típico)
Distancia máxima: 100m (línea de vista, sin obstáculos)
Dimensiones: Aprox. 19 x 19 mm
Receptor:
Voltaje de operación: 5V DC
Corriente en recepción: ~5 mA
Sensibilidad: -105 dBm
Ancho de banda: ~2 Kbps
Dimensiones: Aprox. 30 x 14 mm
Funcionalidades:
Comunicación inalámbrica unidireccional entre microcontroladores
Ideal para sistemas de control remoto o sensores remotos
Compatible con múltiples librerías y entornos de desarrollo
Bajo consumo eléctrico, apto para dispositivos autónomos
Fácil integración en proyectos de Arduino y electrónica general
Formas de uso
Comunicación inalámbrica entre dos placas Arduino
Control remoto de luces, puertas o motores
Lectura de sensores a distancia
Transmisión de datos entre dispositivos IoT
Sistemas de seguridad o alarmas caseras
Conexión
📡 Transmisor (TX):
VCC: 3.3V – 5V
GND: Tierra
DATA: Pin digital de Arduino (para enviar datos)
📡 Receptor (RX):
VCC: 5V
GND: Tierra
DATA: Pin digital de Arduino (para recibir datos)
Es recomendable soldar una antena (alambre de 17.3 cm) para mejorar el alcance.
Notas de uso
Unidireccional: Este módulo permite enviar datos en una sola dirección (TX → RX). Para comunicación bidireccional, se deben usar dos juegos de módulos.
Uso de librerías: Se recomienda usar librerías como
VirtualWire,RadioHeadoRH_ASKen Arduino para codificar y decodificar datos correctamente.Antena obligatoria: Ambos módulos deben tener antena (por ejemplo, cable de cobre de 17 cm) para maximizar el alcance.
Interferencias: Al operar en la banda ISM de 433 MHz, puede haber interferencias con otros dispositivos. Evita instalaciones junto a transmisores similares.
Velocidad de transmisión: Idealmente configurado para velocidades bajas (~2000 bps) para evitar errores de datos.
Distancia real: En interiores con obstáculos, la distancia puede reducirse a 20–30 metros.
Conexión simple: Solo se requieren pines de VCC, GND y DATA para la conexión con Arduino o microcontrolador.
