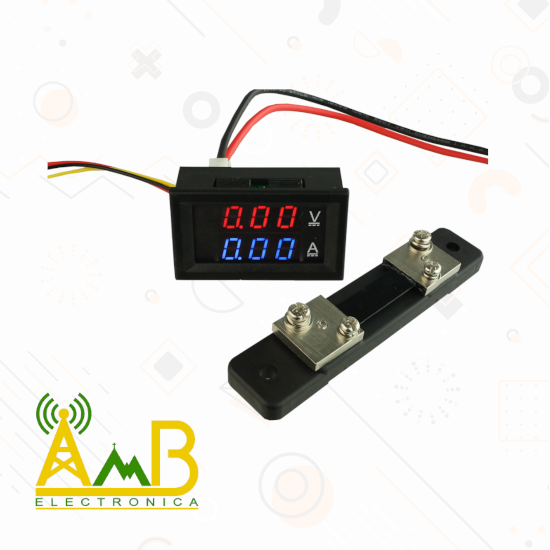

Este voltímetro amperímetro digital 0–100V y 50A DC es una herramienta eficiente, compacta y versátil para visualizar en tiempo real el consumo eléctrico y el estado energético de tus proyectos o sistemas de corriente continua. Su diseño robusto, junto con su doble pantalla LED de alto brillo, permite la lectura simultánea de voltaje y corriente con gran precisión y desde cualquier ángulo, incluso en condiciones de poca iluminación.
Este dispositivo es ideal para una amplia gama de aplicaciones, incluyendo fuentes de alimentación conmutadas o lineales, baterías de litio o plomo, sistemas de carga de vehículos eléctricos, controladores PWM, sistemas de energía solar fotovoltaica, inversores, motores DC y muchos otros proyectos electrónicos y eléctricos que requieren un monitoreo confiable de energía.
El medidor incluye un shunt externo de derivación de 50A que permite medir altas corrientes con gran exactitud, evitando que todo el flujo de corriente pase por el módulo principal. Esto lo hace seguro y duradero, incluso en condiciones exigentes. El shunt se instala fácilmente en serie con la carga, y el módulo se conecta al mismo para visualizar los datos medidos sin interferir directamente en el circuito.
Además, este medidor está diseñado para ofrecer una instalación rápida y sencilla, ideal para tableros eléctricos, cajas de control, paneles solares domésticos, bancos de baterías en vehículos, campers o sistemas autónomos. Su bajo consumo de energía y su tamaño compacto permiten integrarlo sin dificultad en espacios reducidos o cajas portátiles.
Gracias a su construcción confiable, su versatilidad de conexión, y la capacidad de entregar información precisa de forma continua, este medidor digital es una herramienta esencial tanto para aficionados a la electrónica, makers, estudiantes, como para técnicos y profesionales que requieren datos eléctricos fiables para mantenimiento, desarrollo o diagnóstico.
Funciones principales:
Medición simultánea de voltaje DC (0–100V) y corriente DC (hasta 50A)
Doble display LED de alto brillo para fácil lectura
Incluye shunt externo de 50A para mediciones seguras y precisas
Fácil conexión a sistemas de corriente continua
Bajo consumo de energía
Ideal para monitoreo de carga, consumo, y diagnóstico
Características
- Rango de medición de voltaje: 0V a 100V DC.
- Rango de medición de corriente: 0A a 50A DC.
- Pantalla LED de dos colores:
- Rojo para voltaje.
- Azul para corriente.
- Resolución de voltaje: 0.1V para voltaje y 0.01A para corriente.
- Protección contra polaridad inversa.
Especificación técnica
- Voltaje de alimentación: 4.5V ~ 30V DC.
- Consumo de corriente: <20mA.
- Dimensiones: 48 mm x 29 mm x 21 mm.
- Peso: 19 g.
- Frecuencia de actualización: 300 ms.
Conexión
- Negro: Negativo de alimentación y medición.
- Rojo: Positivo de alimentación.
- Amarillo: Positivo de voltaje a medir.
- Azul: Conexión para medir corriente mediante resistencia shunt (incluida).
Notas de Uso
Verifica la polaridad correcta al conectar el medidor, tanto en alimentación como en entrada de señal.
Para la medición de corriente, el shunt debe ir en serie con la carga, y el voltímetro se conecta en paralelo.
Si alimentas el módulo desde el mismo circuito a medir, asegúrate de que la tensión esté dentro del rango permitido.
No apto para corriente alterna (AC).
Mantén el shunt bien ventilado si vas a medir corrientes cercanas al límite de 50A por periodos prolongados.
Aplicaciones comunes:
Sistemas de energía solar y bancos de baterías
Fuentes de alimentación DC reguladas o conmutadas
Monitoreo de cargadores, inversores, motores DC
Proyectos con Arduino, Raspberry Pi y microcontroladores
Control y protección de cargas en sistemas automotrices
Diagnóstico de consumo en equipos portátiles o electrónicos DIY
