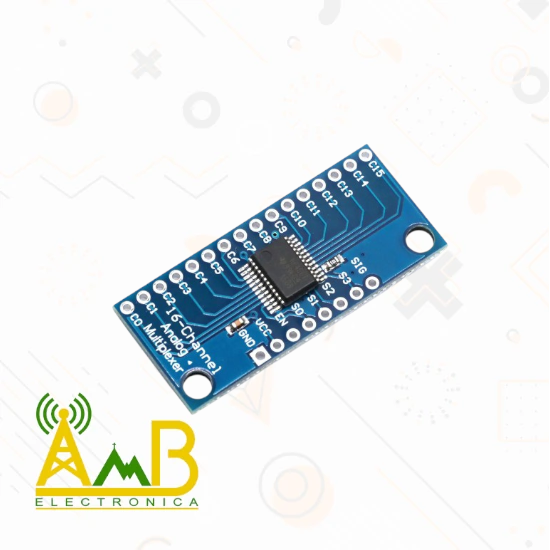

El Módulo 74HC4067 es un multiplexor/demultiplexor analógico de 16 canales, ideal para expandir las entradas analógicas o digitales de un microcontrolador como Arduino o ESP32. Funciona como un interruptor giratorio, conectando la terminal SIG con cualquiera de las 16 terminales C0-C15, según la selección binaria enviada a los pines S0-S3.
Características
- Chip: Texas Instruments CD74HC4067SM96
- Tecnología: CMOS
- Voltaje de operación: 2V – 6V
- Número de canales: 16 bidireccionales
- Compatibilidad: Voltajes TTL y CMOS
- Dimensiones: 41mm x 18.5mm x 3.5mm
- Temperatura de operación: -55°C a 125°C
Especificación técnica
- Voltaje de entrada: 2V – 6V
- Frecuencia de operación: Alta velocidad
- Modo de conexión: Multiplexor/Demultiplexor
- Protección: Baja resistencia de encendido
Conexión
- Conectar la alimentación dentro del rango de voltaje permitido.
- Configurar los pines de selección (S0-S3) para elegir el canal activo.
- Enviar señales analógicas o digitales a través de la terminal SIG.
- Verificar la estabilidad de la señal y realizar pruebas de comunicación.
Usos comunes
- Expansión de entradas analógicas: Conexión de múltiples sensores.
- Automatización industrial: Control de dispositivos con múltiples señales.
- Prototipado: Desarrollo de sistemas de comunicación digital.
- Electrónica educativa: Aprendizaje de multiplexores y demultiplexores.
