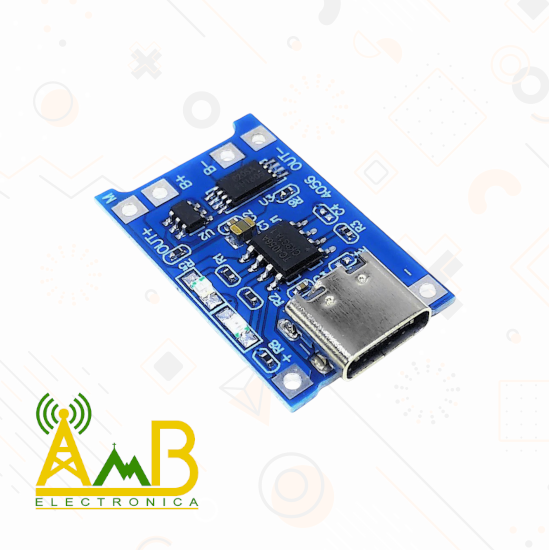

El TP4056 es un módulo de carga diseñado para baterías de litio de una celda (LiPo/Li-ion) con una corriente de 1A. Incorpora un circuito de protección DW01, evitando sobrecarga, sobrecorriente y descarga profunda. Su conector USB Tipo C permite una conexión más estable y moderna.
Características
- Voltaje de entrada: 4.5V – 5.5V DC
- Voltaje de carga: 4.2V DC (máximo)
- Corriente de carga: 1A (ajustable)
- Protección contra sobrecarga: Sí
- Protección contra cortocircuito: Sí
- Indicadores LED: Rojo (cargando), Verde (carga completa)
- Conector: USB Tipo C
- Dimensiones: 25mm x 19mm x 2.5mm
Especificación técnica
- Chip: TP4056 + DW01
- Modo de carga: Lineal
- Eficiencia: Alta precisión (±1.5%)
- Temperatura de operación: -10°C a 85°C
Conexión
- Conectar la alimentación mediante USB Tipo C (5V).
- Insertar la batería LiPo/Li-ion en los terminales B+ y B-.
- Verificar los indicadores LED para el estado de carga.
- Desconectar cuando la carga esté completa para mayor seguridad.
Usos comunes
- Automatización: Alimentación de sensores y módulos electrónicos.
- Prototipado: Desarrollo de sistemas de bajo consumo energético.
- Electrónica educativa: Aprendizaje de carga de baterías.
- IoT: Integración en dispositivos inalámbricos.
