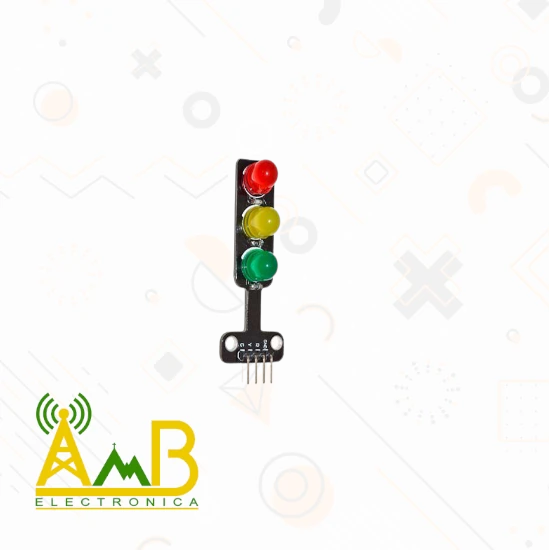

Este módulo de semáforo LED es un componente diseñado para representar sistemas de señalización en proyectos electrónicos. Cuenta con tres LEDs difusos de 10mm en colores verde, amarillo y rojo, permitiendo la simulación de un semáforo real en aplicaciones educativas y de automatización.
Características
- Voltaje de operación: 5V DC
- Corriente típica: 20mA
- Ángulo de visión: 45°
- Número de pines: 4 (R, G, B, GND)
- Dimensiones: 56mm x 21mm x 11mm
- Encapsulado LED: Difuso de 10mm
- Material: Epóxico-PCB
Especificación técnica
- Voltaje de funcionamiento: 5V DC
- Modulación de color: PWM
- Compatibilidad: Arduino, Raspberry Pi, ESP32
- Temperatura de operación: -40°C a 85°C
Conexión
- Conectar el pin rojo (R) al pin digital del microcontrolador.
- Conectar el pin verde (G) y amarillo (B) a otros pines digitales.
- Conectar el pin GND a tierra.
- Controlar la intensidad de cada color mediante señales PWM.
Usos comunes
- Simulación de semáforos: Representación visual en proyectos educativos.
- Automatización: Señalización en sistemas de control.
- Prototipado: Desarrollo de interfaces interactivas.
- Educación: Aprendizaje de control de iluminación con microcontroladores.
