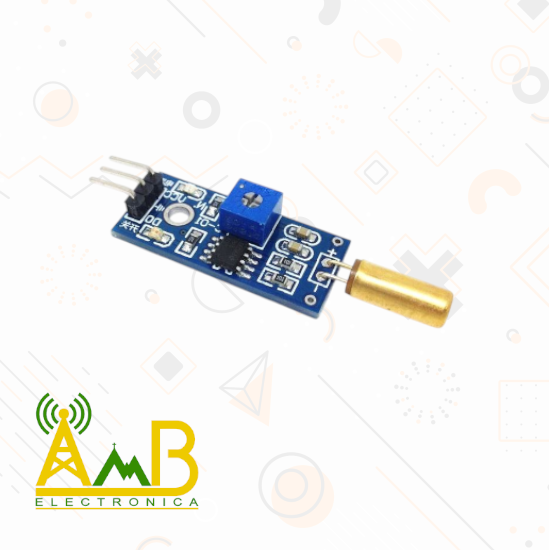

El módulo sensor de inclinación SW-520D (1 canal) es un dispositivo compacto diseñado para detectar inclinaciones o movimientos bruscos. Utiliza un sensor tipo Roller-Ball, que activa o desactiva un circuito al inclinarse. Incorpora un comparador LM393, un potenciómetro de ajuste de sensibilidad y una salida digital (DO) con dos niveles lógicos (0 y 1), ideal para microcontroladores como Arduino, ESP32 y NodeMCU.
Cuando el sensor está en posición vertical, el circuito está cerrado y emite 0V. Al inclinarse, la bola metálica interna abre el circuito y la salida cambia a 5V. No proporciona un ángulo exacto de inclinación, pero es perfecto para aplicaciones como sistemas de alarma, detección de movimientos y seguridad en dispositivos electrónicos.
ESPECIFICACIÓN Y CARACTERÍSTICAS
- Tipo: Sensor de inclinación
- Detecta los cambios de ángulo del sensor y devuelve un valor digital.
- Sensor SW-520D
- Voltaje de alimentación: 3.3V – 5V
- Consumo: <25mA
- Salida digital
- Comparador: LM393
- Forma de salida: Salida de interruptor digital (0 y 1)
- Sensibilidad ajustable mediante potenciómetro.
- Led de PWR enciende cuando se ingresa voltaje de alimentación
- Led de estado se mantiene encendido al no detectar inclinación, cuando detecta inclinación el led se apaga
- Tiene un agujero que permite fijar el sensor a una superficie o objeto
- Compatibilidad: Arduino, ESP32, NodeMCU y otros microcontroladores
- Diámetro del Agujero: 3mm
- Dimensiones: 27mm x 14mm
Pines:
- VCC: Pin positivo fuente de alimentación 3.3V a 5V
- GND: Pin negativo de fuente de alimentación
- D0: Pin de salida digital
