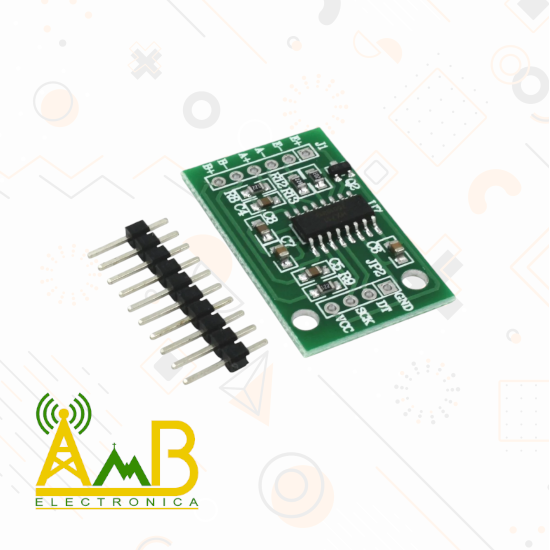

El módulo HX711 es un transmisor de señales para celdas de carga, diseñado para su integración con microcontroladores como Arduino, PIC y ESP. Este módulo permite medir el peso de manera precisa y sencilla, y es compatible con celdas de carga de diversas capacidades: 1kg, 5kg, 20kg y 50kg. Es ampliamente utilizado en sistemas de medición automatizada, procesos industriales y aplicaciones médicas.
Funcionando como una interfaz entre las celdas de carga y el microcontrolador, el HX711 facilita la lectura del peso al gestionar la medición del puente de Wheatstone, que es parte integral de la celda de carga. Su conversor analógico-digital (ADC) interno de 24 bits convierte las señales analógicas en datos digitales. La comunicación con el microcontrolador se realiza a través de dos pines (Clock y Data), utilizando un protocolo serial similar al I2C, lo que asegura una integración fácil y eficiente.
Características
- Voltaje de operación: 2.7V-5V DC
- Consumo de corriente: menor a 10mA
- Voltaje de entrada diferencial: ±40mV
- Resolución conversión A/D: 24 bit (16777216 cuentas)
- Frecuencia de lectura: 80 Hz
- Dimensiones: 38*21*10 mm
- Peso: 3 gramos
