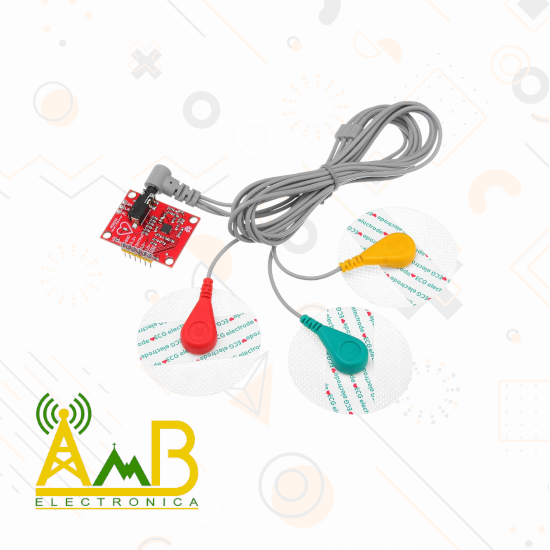

El módulo AD8232 es una solución compacta y de bajo costo para la medición de señales electrocardiográficas (ECG o EKG). Permite registrar la actividad eléctrica del corazón utilizando electrodos conectados a la piel y genera una señal analógica limpia y filtrada.
Gracias a su diseño con amplificadores y filtros de ruido integrados, el AD8232 mejora la calidad de la señal eliminando interferencias de 60 Hz y otros ruidos causados por movimientos o mala colocación de electrodos. Se conecta fácilmente a Arduino u otros microcontroladores, permitiendo la visualización de la señal en tiempo real a través del plotter serie de Arduino.
Aviso importante
Este módulo NO es un dispositivo médico y NO debe utilizarse para diagnósticos clínicos o tratamientos. Es un dispositivo diseñado únicamente para proyectos de aprendizaje, investigación y desarrollo.
Especificaciones y características
- Modelo: AD8232 ECG Pulso Cardíaco
- Voltaje de operación: 3.3V
- Consumo de corriente: 170 µA
- Salida: Analógica
- Rechazo de ruido a 60Hz: 80dB
- Ganancia: 100x
- Electrodos: 3 conexiones (RA, LA, RL)
- Interfaz: Jack de 3.5mm para cables de electrodos
- Indicador LED: Se activa con el ritmo cardíaco
- Temperatura de operación: -40°C a 85°C
- Dimensiones: 28mm x 35mm
- Peso: 32 g
- Longitud del cable: 1 m
